Рукав буровий обплітальний

В процесі обертального буріння на нафту до бурової головки під високим тиском подають велику кількість бурового розчину за допомогою рукава бурового обплітального за ТУ 38-105557-83. Гнучкі рукави, розраховані на високий тиск, в даному випадку застосовують в якості гнучких з’єднань системи, яка подає буровий розчин.

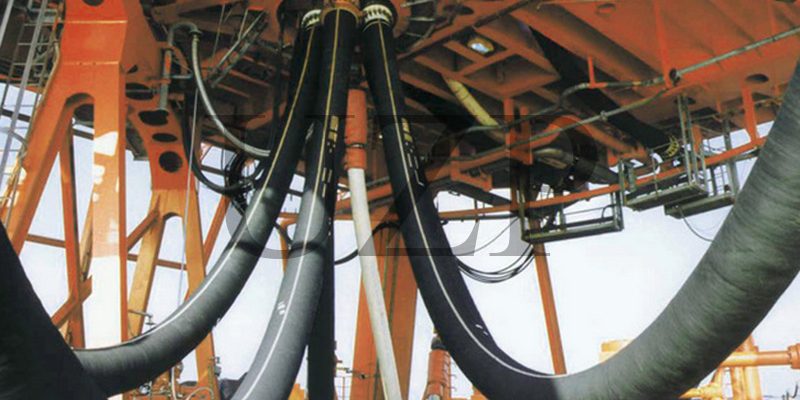

Гнучкі рукави при обертальному бурінні використовують між обсадною трубою і шарнірним з’єднанням, а також між нафтоналивними судами і морськими свердловинами.

За допомогою гнучких рукавів здійснюють подачу під тиском води, цементних і глинистих розчинів з вмістом нафти до 20%.

Також розрізняють гнучкі рукава, розраховані на гасіння вібрацій, які, як правило, встановлюються між нагнітальним насосом і маніфольдом . Даний тип гнучких рукавів покликаний компенсувати несоосність з’єднань і гасити вібраційні навантаження.

Вимоги до гумових гнучких рукавів з текстильним і сталевим силовими шарами, призначених для подачі розчинів для буріння на нафтовій або водній основі з мінімальною аніліновою точкою 66°C, закачуваних в свердловину при обертальному бурінні під високим тиском у великому обсязі, регламентуються ГОСТом 28618-90 і технічними умовами ТУ 38-105557-83.

Гнучкі рукави бурові обплітальні зберігають працездатність при температурі робочого середовища до +80°C і навколишнього середовища від – 30°C, мають опір старінню і стійкі до тропічних умов. Залежно від розрахункового та випробувального тиску, рукави гнучкі поділяють на п’ять груп – А, В, С, Д, Е.

Коснтрукція бурового рукава

Конструкція рукавів гнучких бурових передбачає наявність масло- і водостійкого внутрішнього гумового шару на основі синтетичного каучуку, силових шарів з текстильних або сталевих матеріалів і масло- погодостійкого зовнішнього гумового шару. Кожен гнучкий рукав, призначений для конструкцій обертального буріння, забезпечується кінцевими з’єднаннями.

Геометричні параметри гнучких рукавів і тип кінцевого з’єднання повинні відповідати вимогам ТУ 38-105557-83. Однак за погодженням споживача з виробником можливі інші конструкції кінцевих з’єднань рукавів гнучких. Стандартною довжиною рукавів гнучких вважають довжину між кінцями кінцевих з’єднань.

Технічні характеристики рукава бурового обплітального (ТУ 38-105557-83)

Гнучкі рукави, призначені для установок обертального буріння і виготовлені відповідно до ГОСТу 28618-90 і ТУ 38-105557-83, маркуються на відстані не більше 1200 мм від кінців рукава.

Маркування рукава гнучкого містить наступну інформацію:

• товарний знак або найменування підприємства-виробника;
• серійний номер гнучкого рукава;
• значення робочого тиску, на яке розрахований рукав гнучкий.

Про рукава гумові напірні з текстильним каркасом можна прочитати в нашому огляді

Маркування наноситься методом вулканізації на зовнішньому шарі гнучкого рукава у вигляді гумового ярлика або чіткого кольорового зображення. Кожен гнучкий рукав має пряму поздовжню кольорову смужку, завулканізіровану в зовнішній шар по всій довжині рукава. На всіх бурових рукавах вказується група виробу і позначення ГОСТ 28618-90.

Кожна партія рукавів гнучких супроводжується сертифікатом якості зі штампом секції технічного контролю, що підтверджує якість виробів і їх відповідність вимогам ГОСТ 28618-90 і ТУ 38-105557-83.

Гарантійні характеристики

Гарантійний термін зберігання рукавів бурових обплітальних обмежується двома роками, а в умовах тропічного клімату – 1,5 року з моменту їх виготовлення. Гарантійний термін експлуатації гнучких рукавів – 1,5 року, в тропічних умовах – 1 рік з дня введення виробу в експлуатацію в межах гарантійного терміну.

Датою введення рукава гнучкого в експлуатації вважається дата його монтажу в вузол або механізм. Напрацювання бурових рукавів гнучких з урахуванням як основних, так і допоміжних операцій, становить не менше 500 годин, а в умовах тропічного клімату – не менше 300 годин.
