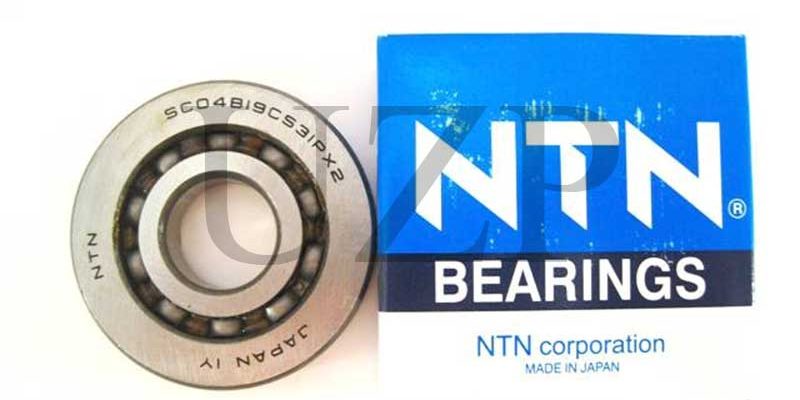

Маркування підшипників NTN включає в себе багато різноманітних значень і символів, часом, щоб розібратися в них, потрібно вдаватися до спеціалізованих довідників або їх табличним варіантів. Ця стаття створена для інформування та допоможе зрозуміти позначення підшипників NTN.
Розшифровка маркування підшипників NTN
Підшипники від компанії ntn можуть маркуватися за принципом поділу на типи сепаратора:
- Позначення L1 застосовується для латуні,
- F1 для масивної стали,
- R для листової сталі,
- T2 для поліаміду, армованого скловолокном.
За типом ущільнення:
- Z / ZZ- захищає пластина з металу,
- LU / LLU- стандарт контактного ущільнення,
- LB / LLB- лабіринтове ущільнення,
- LH / LLH- короткий момент контакту з системою рівняння тиску.
Про маркування підшипників SKF читайте в нашій статті
Маркування LUA / LLUA, LUA1 / LLUA1, LUA2 / LLUA2 позначає, відповідно, ущільнення від стандартних контактів з високою температурою до контакту з екстремальними температурами.
За варіації радіальних внутрішніх зазорів підшипники маркуються:
- C2- зменшений,
- C3, C4, C5- збільшений,
- P6, P5, P4- підвищеної точності тип радіальних внутрішніх зазорів.
Виходячи з модифікації кілець: присутність паза на зовнішньому кільці зі стопорним кольцом- NR, без паза вовсе- N, з конічним отверстіем- K.
Детально про позначення підшипників NTN
За матеріалами ж позначення підшипників NTN проводиться за наступним принципом:
- E для цементованої,
- F для нержавіючої,
- TMB або TAB для термообработанной стали.
За матеріалом сепаратора розподіл відбувається як зазначено:
- T1- фенольная смола, JR- листова сталь,
- T2- армований скловолокном поліамід,
- L1- матеріал масивний латунний,
- F1- масивний сталевий матеріал.
Що означає маркування підшипників KOYO можна дізнатися з нашого огляду
З кутом у двадцять п’ять градусів – AD, з кутом в сорок – D, з універсальною посадкою з відсутньою попередньої навантаженням – G, з металевим безконтактним запобіжним фланцем – ZZ, з лабіринтовим ущільненням – LLB, з масивним сепаратором – L1.
Тонкостінні підшипники теж мають своє позначення:
- KR для радіальних,
- KY для кутових,
- KX для чотирьохточковими.
Підшипники ж, мають сепаратор з голчастими роликами позначаються як: T2- армований скловолокном поліамід типу K- T2, виготовлений з штампованого листа стали, типу K або ж KJ- S, дворядного типу K- ZW, для поршневого пальця типу KV- S, для установки на шатунних шийку типу KMJ- S.
