Рукава термопластикові високого тиску SAE 100 R7 та SAE 100 R78 (EAN 855) використовуються в якості гнучкого трубопроводу для ліній із середнім робочим тиском. Використовується в сільськогосподарській, дорожньо-будівельній та комунальній техніці. Дані рукава призначені для роботи з агресивними середовищами (розчинники, фарби тощо).
Термопластикові рукава високого тиску SAE 100 R7 та R8 виконані з високотехнологічного поліуретанового термопластика, стійкого до абразивного стирання, мастил та атмосферного впливу. Важливими відмітними властивостями цих рукавів є їх неелектропровідність, гнучкість і зносостійкість. Високий тиск шланг армований термопластиковий SAE 100 R7 та R8 витримують за рахунок включення в конструкцію високоміцних кевларових або нейлонових ниток.
Читайте про рукава резинові напірні в нашому огляді
Термопластикові рукава високого тиску призначені для подачі продуктів, які містять бензин, промислової води і різних сумішей, мінеральних і рослинних масел при температурах від -40°С до +90°С для SAE 100 R7 та від 40°С до +100°С для SAE 100 R8.

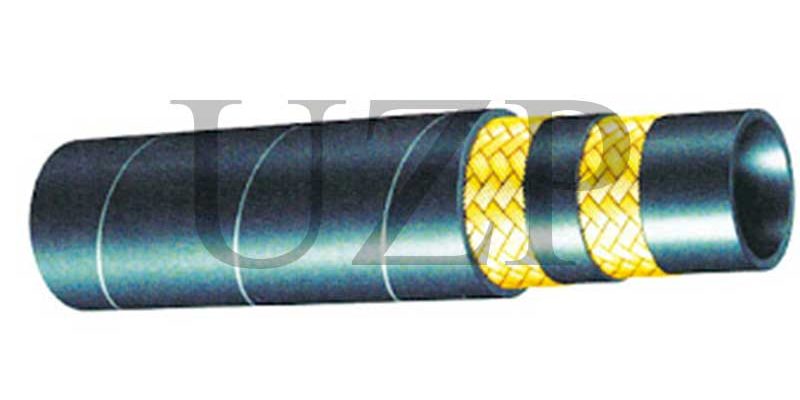

Будова SAE 100 R7 та R8 та застосування
Внутрішній шар РВТ тиску SAE 100 R7 виконаний з термопластичного поліефіру, обплетення з поліефірного волокна, зовнішня оболонка з поліуретану без мікроперфорації; армування: два шара високоміцного поліестерового обплетення; зовнішнє покриття: поліуретановий термопластик, стійкий до абразивного стирання, мастил та атмосферного впливу.
Внутрішній шар РВТ тиску SAE 100 R8 виконаний з поліаміду, обплетення подвійне з арамідних волокон, зовнішня оболонка з поліуретану; на вимогу вона може бути забезпечена мікроперфорацією для пропускання повітря і аналогічних газів; зовнішнє покриття: поліуретановий термопластик, стійкий до абразивного стирання, мастил та атмосферного впливу.
Гідравлічний рукав високого тиску стандарту SAE 100 R7 не вимагає зняття зовнішнього шару гуми (окорки) при складанні армованого РВТ.
Область застосування: шланги розроблені для перекачування рідин, які містять масла, під середнім тиском в тих випадках, коли необхідна висока ступінь електроізоляції.
Технічні характеристики рукав SAE100 R7, SAE100 R8 (EN 855)
| Внутрішній діаметр | Зовнішній діаметр | Робочий тиск | Розривний тиск | Радіус вигину | Маса 1 п. м. | |||||||
| DN | мм | дюйм | мм | Bar (атм) | Bar (атм) | мм | кг | |||||
| 4 | 3,5 | 1/8 | 8,3 | 8 | 230 | 420 | 920 | 1680 | 30 | 30 | 0,045 | 0,045 |
| 5 | 4,8 | 3/16 | 9,6 | 8,9 | 210 | 350 | 840 | 1400 | 35 | 35 | 0,060 | 0,050 |
| 6 | 6,4 | 1/4 | 12,20 | 11,5 | 200 | 350 | 800 | 1400 | 50 | 50 | 0,100 | 0,085 |
| 8 | 7,9 | 5/16 | 14,3 | 13,4 | 190 | 300 | 760 | 1200 | 55 | 60 | 0,130 | 0,105 |
| 10 | 9,5 | 3/8 | 16 | 15,5 | 160 | 280 | 640 | 1120 | 75 | 80 | 0,145 | 0,135 |
| 12 | 12,7 | 1/2 | 20,3 | 19,9 | 140 | 245 | 560 | 980 | 95 | 95 | 0,220 | 0,200 |
| 16 | 15,9 | 5/8 | 23,7 | 23,4 | 105 | 200 | 420 | 800 | 125 | 130 | 0,280 | 0,250 |
| 19 | 19 | 3/4 | 27,1 | 26,9 | 90 | 165 | 360 | 660 | 150 | 185 | 0,335 | 0,320 |
| 25 | 25 | 1 | 34 | 34,2 | 70 | 140 | 280 | 560 | 300 | 200 | 0,455 | 0,440 |
Шланги виготовляються відповідно до стандартів SAE J517, SAE 100 R7, EN 855, ISO 3949. Компанія УкрЗахідПостач надає професійні консультації стосовно підбору промислових рукавів, а також швидко доставляє замовлення в усі регіони України.
Автор статті: УкрЗахідПостач
