Рукава гумові для газового зварювання та різання металів

До напірних рукавів відносять рукава гумові для газового зварювання та різання металів за ГОСТом 9356-75, які часто ще називаються «кисневими рукавами». Основне призначення зварювальних рукавів – подача під тиском робочих газів: ацетилену, природного газу, бутану, пропану, кисню, а також рідкого палива до обладнання, що використовується для газового різання і зварювання.

Кисневі  промислові рукави випускаються для експлуатації в районах з холодним, помірним і тропічним кліматом. Діапазон робочих температур цих ГТВ залежить від їх кліматичного виконання і становить:

• для холодного і помірного клімату – від -55°C до +70°C;
• для тропічного – від -35°C до +70° C.

Шланги кисневі ГОСТ 9356-75 підрозділяються на наступні класи в залежності від призначення і області застосування:

– Клас I – кисневі шланги, які використовують для подачі під тиском до 0,63 МПа різних газів або їх сумішей (пропан, бутан, природний газ);

– Клас II – рукава кисневі, призначені для подачі під тиском до 0,63 МПа рідин (бензин А-72, гас, вайт-спірит або їх суміші);

– Клас III – кисневі рукави, які використовуються виключно для подачі кисню під великим тиском, в залежності від виконання ГТВ максимальний робочий тиск становить 2,0 і 4,0 МПа.

Технічні характеристики рукавів для газового зварювання та різання металів (ГОСТ 9356-75)

Кисневі рукави ГОСТ 9356-75 мають багатошарову конструкцію. Внутрішній і зовнішній шари кисневого газозварювального рукава гумові. Проміжний шар виконує функцію армування і може бути виготовлений, як з бавовняного волокна, так і на основі синтетичних волокон.

Все про рукави гумові напірні читайте в нашому огляді

Гумові шари рукава кисневого виготовляються на основі природного або синтетичного каучуку з модифікаторами, що змінюють його фізичні і хімічні властивості, в залежності від середовища, у якому буде працювати гумовий рукав. Зовнішній шар гуми зварювального рукава додатково модифікується для додання стійкості до стирання, впливу ультрафіолетового і теплового випромінювання.

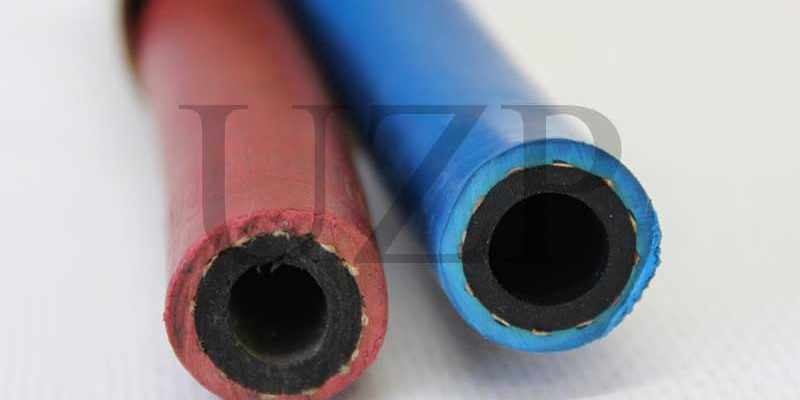

Для візуального відмінності кисневих рукавів різного призначення, зовнішній гумовий шар забарвлюється в різні кольори:

• червоний колір – для рукавів кисневих I класу;
• жовтий – для ГТВ II класу;
• синій – для ГТВ III класу.

ГОСТ 9356-75 допускає не фарбувати зовнішній гумовий шар. В цьому випадку шланг кисневий має чорний колір, але уздовж всього виробу наносяться кольорові смуги, що відповідають класу ГТВ.

Властивості та маркування

Газозварювальні шланги є гнучкими, але ГОСТ на рукава передбачає наявність рифленої та гладкої зовнішньої поверхні виробу, звідси конструкція рукав з рифленою поверхнею володіє більшою жорсткістю і меншою схильністю до деформацій внутрішнього перетину на відміну від рукав з гладкою поверхнею. При дотриманні мінімальних радіусів вигину, деформація внутрішнього перетину рукава кисневого не повинна перевищувати 10% від номінального значення.

Рукава повинні мати не менше ніж трикратний запас міцності при розриві гідравлічним тиском. Рукава II класу мають буті бензостійкими. Рукава з непросочених ниток на основі хімічних волокон позначають буквою “Н” на маркуванні ГТВ.

Маркування на кисневі шланги наносить у вигляді поздовжньої лінії на всій довжині шланга кисневого (допускається наявність інтервалів). На кольорові рукава кисневі маркування наноситься білою фарбою. Для чорних рукавів колір маркування залежить від приналежності ГТВ до класу. Наприклад, кисневий шланг ГОСТ 9356-75 класу I, діаметром 16 мм, розрахований на подачу газів під тиском до 0,63 МПа і призначений для експлуатації в тропічних районах, буде позначений як: Рукав I-16-0,63-Т ГОСТ 9356 -75.

При дотриманні умов перевезення та зберігання виробник встановлює такі гарантії:

• гарантійний термін зберігання рукавів кисневих – півтора роки від дати їх випуску;
• гарантійний термін експлуатації кисневих шлангів (за умови правильного монтажу та експлуатації за призначенням) – один рік в межах гарантійного терміну на зберігання.
